پرسیومتری چیست

استاندارد

آزمایش پرسیومتر مطابق با استاندارد ASTM D4719  شامل محفظه (سوند) استوانه‌ای شکل و دارای غشای انعطاف پذیر و منبسط شونده است  که  برای  اعمال  فشار  یکنواخت  به دیواره گمانه طراحی شده است .

اساس  کار  پرسیومتر  بر  انبساط  یک استوانه بلند غشایی استوار است  که داخل گمانه  قرار گرفته و با اعمال فشار به دیواره آن تغییر حجم (شعاع) غشا در حین پیشرفت  آزمایش  قابل اندازه گیری می باشد .

از  مهمترین  مواردی  که بر نتایج  آزمایش  پرسیومتری تاثیر  می گذارد روش حفرگمانه،دستخوردگی دیواره گمانه و نحوه قرار دادن محفظه اندازه گیر در آن می باشد.بر این مبنا انواع دستگاه های پرسیومتر به سه نوع پیش حفار ، خود حفار  و  فشاری دسته بندی می شوند . پیش  از  بکارگیری دستگاه پرسیومتر برای آزمایش برجا،به منظور حذف برخی ازخطاهای دستگاهی دو آزمایش هم سنجی در حجم ثابت و فضای آزاد انجام می گیرد.

مراحل  آزمایش  در  یک  نگاه کلی به سه بخش تقسیم می گردد . مرحله  اول  غشا  محفظه به دیواره  گمانه چسبیده  و  مقدار  فشار  به حالت  قبل  ازحفاری در زمین طبیعی میرسد . در مرحله دوم خاک دارای رفتار الاستیک خطی بوده و فشار در   انتهای  این  بخش  به  حد  پلاستیک  نزدیک می گردد.در این مرحله مدول الاستیسیته  منارد  تعریف می گردد . مرحله سوم رفتار خمیری  آغاز  گردیده و تغییر شکل ها افزایش  یافته و به  مقدار قابل توجهی  می رسد . مقدار  فشار  در  این مرحله  فشار حدی  نامیده می شود که حد مجانب نمودار در نقطه ای معادل دو  برابر حجم  گمانه می باشد . از این  آزمایش  پارامترهای  مدول الاستیسیته منارد    Em  و   فشارحدی   PL به طور مستقیم با استفاده از روابط موجود محاسبه می گردد.

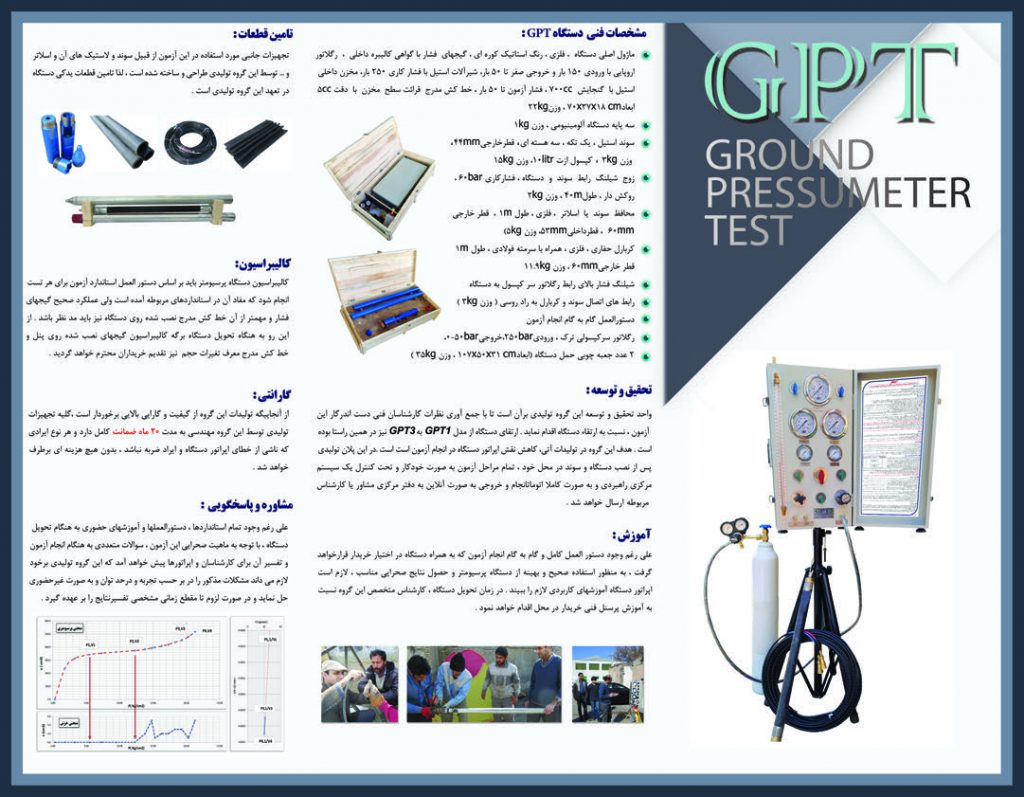

پرسیومتر مدل GPT2

استاندارد

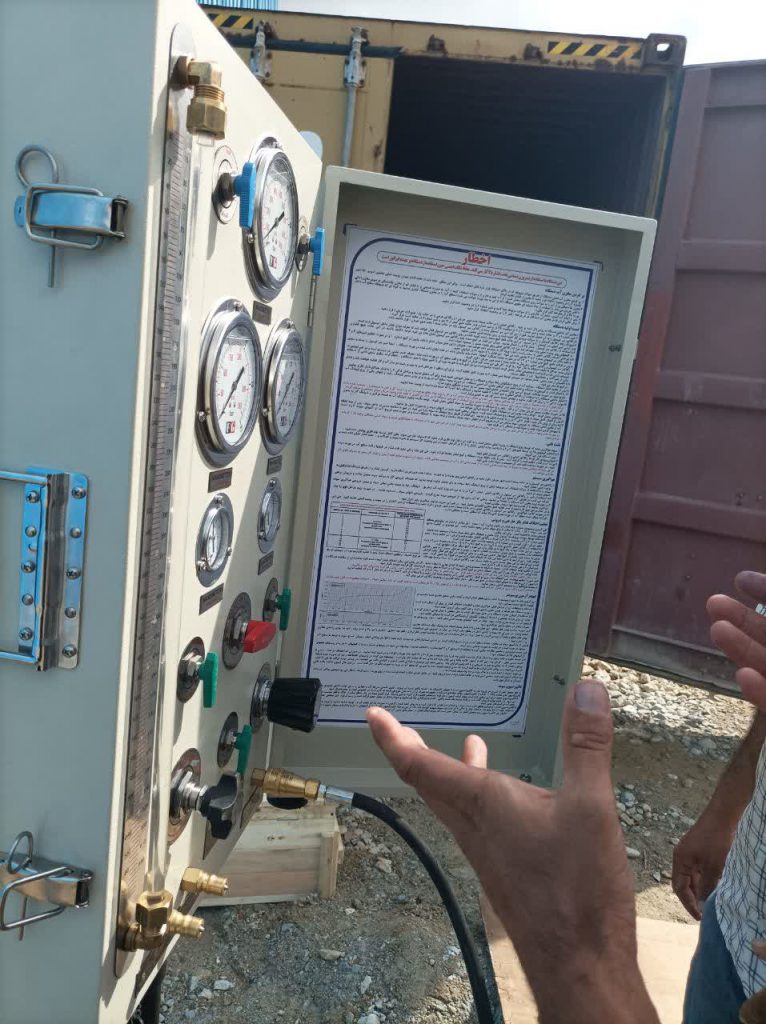

پلان اصلی دستگاههای پرسیومتر تولیدی این گروه ،پرسیومتر طرح منارد است. واحد تحقیق و توسعه این گروه مهندسی بر حسب تقاضاهای واصله از مشتریان و با توجه به تنوع بافت و ساخت خاک در پهنه گسترده کشورمان تغییرات کاربردی را در طرح اولیه دستگاه اعمال نموده است . با توجه به بازخورد آزمایشهای انجام شده با دستگاه منارد و دقت پایین دستگاه مذکور در فشارهای پایین ، این گروه تولیدی بر آن شد تا دستگاه GPT2 را با افزودن ۲ گیج حساس برای فشارهای پایین ( تا ۸ بار ) طراحی و تولید نماید . این دستگاه علاوه بر تواناییهای موجود در دستگاه منارد ، قادر است در زمینهای بسیار سست که نیاز به ثبت تغییرات جزئی فشار در حین آزمون می باشد با دقت بالا عمل نماید و بعلاوه امکان تنظیم اختلاف فشار با دقت بالا فراهم است .

مشخصات فنی دستگاه :

این دستگاه ضمن دارا بودن تمام مشخصات فنی دستگاه منارد ، با مجهز  شدن به گیجهای ۱۰ بار جهت مدار آب و گاز و اصلاح مدار اعمال فشار ، جهت انجام آزمون در خاکهای بسیار سست حاشیه دریا تجهیز شده است . در این دستگاه امکان کنترل اعمال فشار در حد ۰٫۱ بار وجود دارد .

تجهیزات و اجزای اصلی همراه دستگاه :

در این دستگاه تمام تجهیزات و ابزار همراه دستگاه در جعبه چوبی قابل حمل جاسازی شده است تا ضمن حفظ زیبایی و دوام در مناطق با رطوبت بالا ،  وزن کل تجهیزات نیز کاهش یابد تا در حمل و نقل دستگاه مشکل کمتری ایجاد گردد .

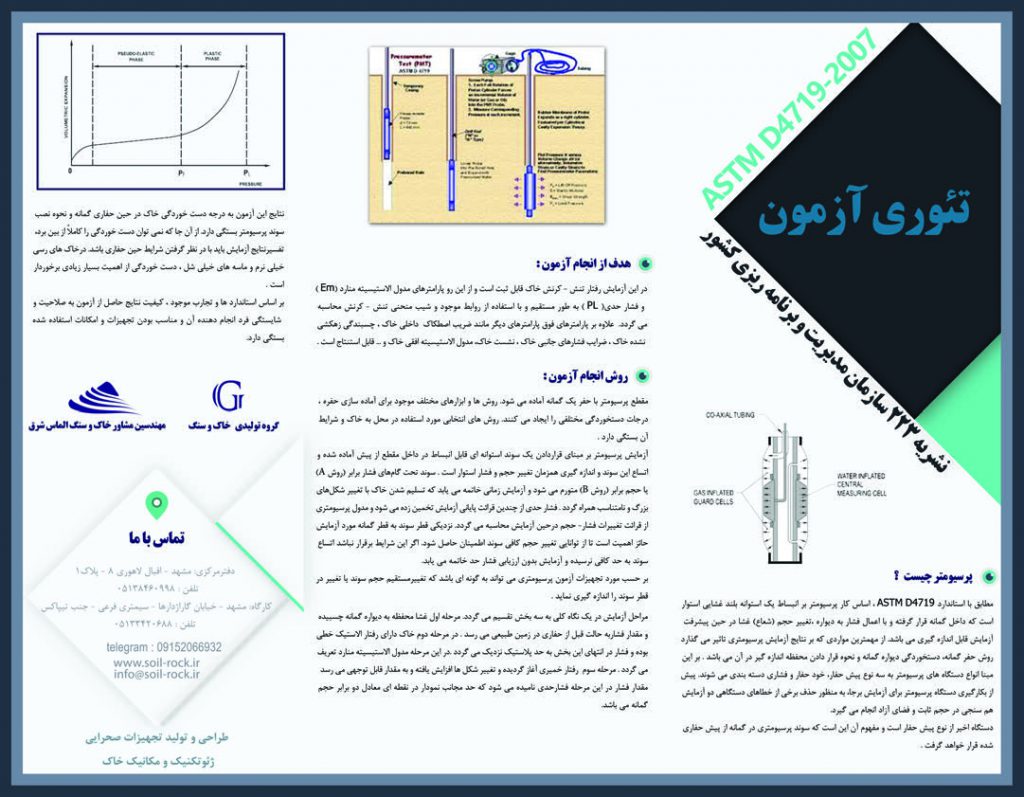

مراجع تئوریک پرسیومتری

استاندارد

برای انجام  و تفسیر آزمون پرسیومتری می توان از استاندارد های معتبر و کتب داخلی و مقالات منتشر شده در مراجع معتبر استفاده نمود . برخی از این مراجع به شرح زیر هستند :

  1. ترجمه استاندارد ASTM D4719-2007  ( روش انجام آزمون پرسیومتر در خاکها )
  2.  نشریه ۲۲۳ سازمان مدیریت و برنامه ریزی در خصوص پرسیومتری در مطالعات ژئوتکنیک
  3. کتاب آزمایشهای پرسیومتری در مهندسی ژئوتکنیک دکتر علی قنبری
  4. دستورالعمل انجام آزمون پرسیومتر بر اساس استانداردهای روسی

**************************************************************

  1.   ASTM D4719-2007(Standard Test Method for Prebored   Pressuremeter Testing in Soils
  2. (BS EN ISO 22476-4-2012 ( British Standard



**************************************************************



  1. A Study of the Pressuremeter Modulus and Its Comparison to the Elastic Modulus of Soil – 2014
  2. Interpretation of a pressuremeter test in cohesive soils – 2013
  3. Pressuremeter Testing in Stiff to Hard Cohesive Soils-2013
  4. Using pressuremeter to obtain parameters to elastic-plastic models for sands – 1998

اجزای دستگاه

استاندارد
  1. ماژول اصلی دستگاه ( فلزی، رنگ استاتیک کوره ای، ابعاد۳۰x25x20 cm ، وزن۲۵kg)
  2. سه پایه دستگاه ( آلومینیومی ، وزن ۱kg)

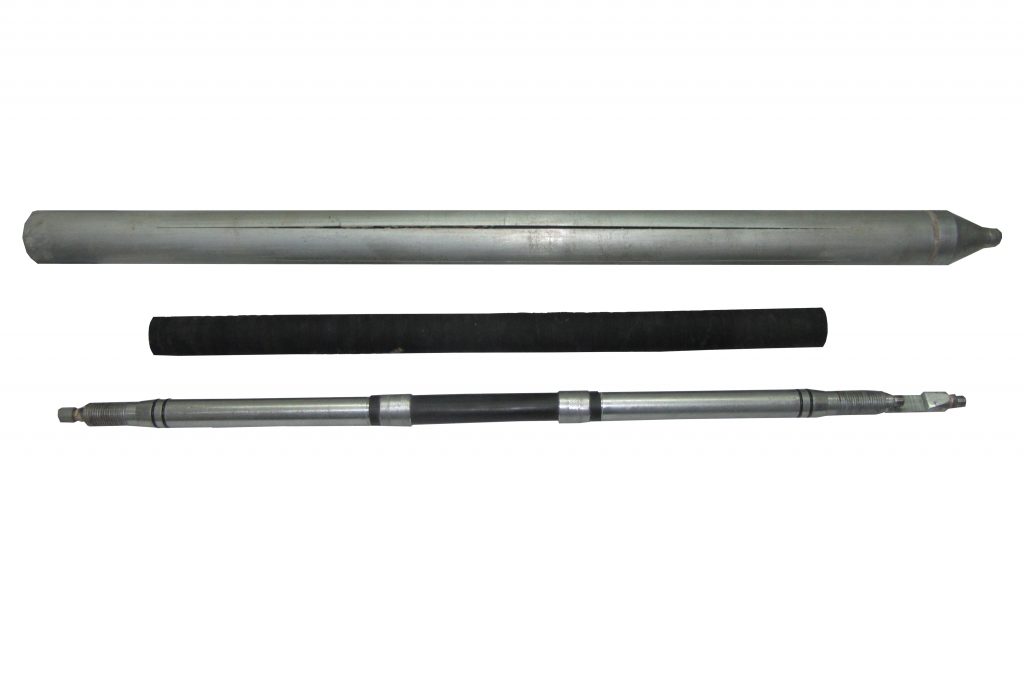

  3. سوند (فلزی ، یک تکه ، سه هسته ای و آبکاری شده  قطرخارجی۴۴mm ، وزن ۲kg)
  4. کپسول ازت (۱۰litr، وزن ۱۵kg)
  5. زوج شیلنگ رابط سوند و دستگاه ( فشارکاری ۷۰bar ، روکش دار ، طول۴۰m ، وزن ۲kg)
  6. محافظ سوند(فلزی، طول۱m، قطرخارجی۶۰mm ، قطرداخلی۵۳mm، وزن ۵kg)
  7. کربارل ( فلزی با سرمته فولادی و رابط روسی، طول۱m،قطرخارجی۶۴mm ، وزن ۸kg)
  8. شیلنگ فشار بالای رابط رگلاتور سرکپسول به دستگاه رابط های اسلاتر به راد روسی ( وزن ۳kg )
  9. رگلاتور سر کپسولی ترک (ورودی۲۵۰bar ، خروجی ۰-۵۰bar ، وزن ….kg )
  10. دستورالعمل گام به گام انجام آزمون به همراه تخته کار مخصوص دستگاه جهت رسم نمودار

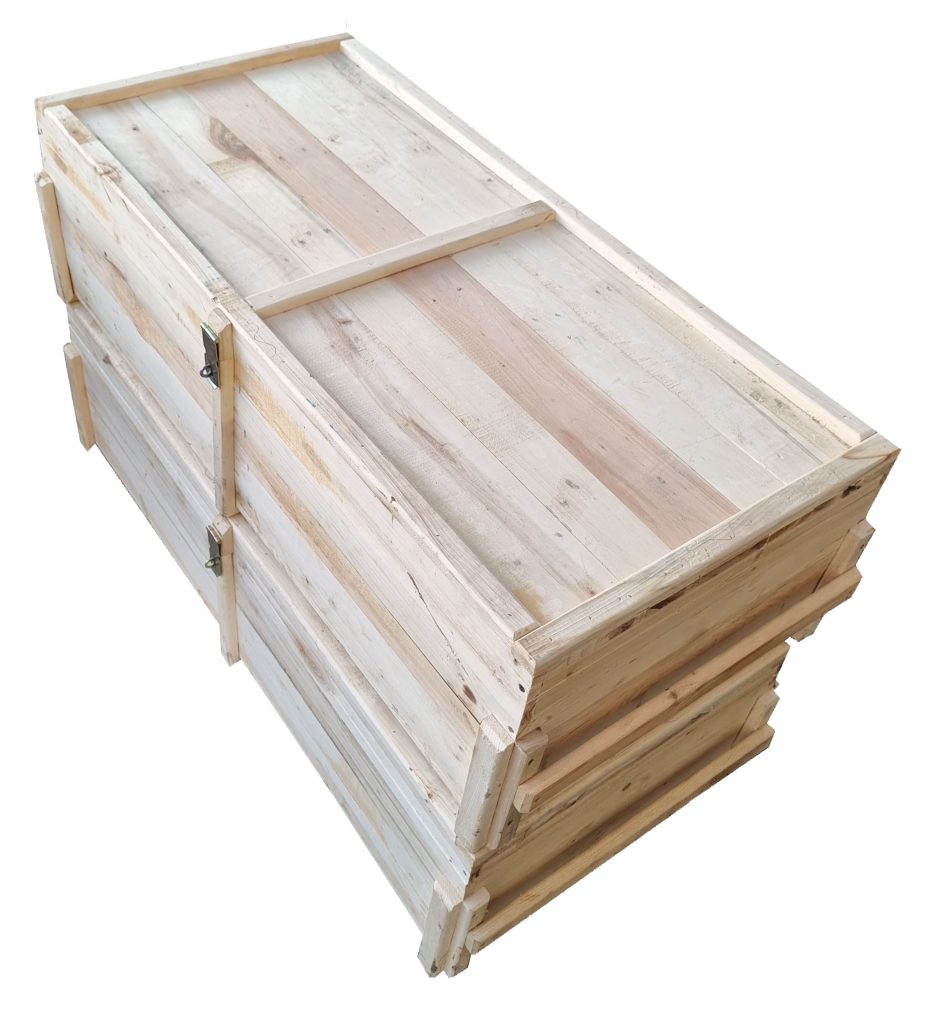

  11. جعبه چوبی حمل دستگاه (ابعاد۳۰x25x20 cm ، وزن ۳۵kg )

دستور کار انجام آزمون پرسیومتر

استاندارد

به منظور آموزش اپراتورها و کارشناسان ، به هنگام تحویل دستگاه به مشتریان ، دستورالعمل گام به گام انجام آزمون نیز تحویل خریدار می گردد. با استفاده از این دستورالعمل انجام آزمون بسیار آسان و طبق استاندارد خواهد بود .

برای دریافت دستور العمل بر روی لینک زیر کلیک کنید .

دستور کار ۱

دستور کار ۲

مشخصات فنی دستگاه

استاندارد
  1. فشار آزمون تا ۵۰ بار
  2. امکان تنظیم اختلاف فشار تا بیش از ۱۰ بار
  3. شیرآلات اروپایی تا فشار کاری ۲۵۰ بار
  4. گیجهای فشار کالیبره شده مخزن گالوانیزه گرم مدرج تا ۷۰۰ سی سی
  5. لوله های داخلی و کانکشن های تمام فلز گالوانیزه
  6. رگلاتور اروپایی با ورودی ۲۵۰ بار و خروجی صفر تا ۵۰ بار

گارانتی و خدمات پس از فروش

استاندارد

رضایت مشتریان  و ارائه خدمات با کیفیت بالا از اهداف این گروه تولیدی است . لذا در این راستا خدمات زیر به عنوان پشتیبانی و خدمات پس از فروش قابل ارائه است :

  • گارانتی ۲۰ ماهه دستگاه ( بجز مشکلات ناشی از استفاده غیر اصولی و ضربه )
  • تهبه و تامین کلیه قطعات مصرفی و یدکی مورد استفاده در دستگاه
  • انجام خدمات دوره ای بازدید از دستگاه در صورت درخواست مشتری
  • آموزش اولیه و مشاوره در خصوص اپراتوری دستگاه
  • همکاری در زمینه محاسبات و تفسیر نتایج آزمونهای انجام شده



لوازم یدکی قابل ارائه

استاندارد



سوند دستگاه پرسیومتر



لاستیک خارجی سوند



لاستیک داخلی سوند



شیلنگهای رابط دستگاه پرسیومتر با سوند



لوله شفاف برای تعیین سطح آب در مخزن



رابطها و سرمته حفاری
